Principais características
• Suporta comunicação Wi-Fi e RS485 para monitoramento de energia industrial, integração com sistemas de gestão de energia (EMS) e gerenciamento remoto de energia.
• Suporta os protocolos Modbus RTU (RS485), Modbus TCP, MQTT e HTTP para integração perfeita com plataformas EMS, BMS, SCADA, PLC e IoT.
• Compatível com sistemas elétricos monofásicos, bifásicos e trifásicos de quatro fios.
• Suporta até 3 entradas externas para terminais de corrente de transferência (80A–750A) para monitoramento de energia industrial, sistemas fotovoltaicos solares, sistemas de armazenamento de energia em baterias e gerenciamento de energia comercial.
• Monitoramento em tempo real de tensão, corrente, frequência, fator de potência, potência ativa, potência reativa e potência aparente.
• Suporta monitoramento bidirecional de energia para medição de importação/exportação da rede, rastreamento de geração solar e aplicações de armazenamento de energia em baterias.
• Projetado para monitoramento de energia industrial, integração de sistemas de gerenciamento de energia (EMS), sistemas de energia renovável e projetos de automação industrial que exigem comunicação Modbus e RS485.
Por que escolher o PC4713 como medidor de energia Modbus e RS485?
O PC4713 combina medição com alicate amperímetro, comunicação RS485 Modbus e monitoramento bidirecional de energia em um design compacto para trilho DIN, tornando-o adequado para integração com sistemas de gerenciamento de energia (EMS), monitoramento de energia industrial, sistemas fotovoltaicos solares e projetos de armazenamento de energia em baterias.
| Vantagem | Beneficiar |
| Projeto de medidor de energia tipo grampo CT | Não é necessário cortar ou refazer a fiação dos cabos. |
| Comunicação RS485 Modbus RTU | Compatível com plataformas PLC, SCADA, EMS e BMS |
| Suporte a Modbus TCP e MQTT | Integração flexível local e na nuvem |
| Monitoramento bidirecional de energia | Adequado para sistemas de energia solar fotovoltaica e armazenamento em baterias. |
| Compatibilidade com múltiplos sistemas | Suporta aplicações monofásicas, bifásicas e trifásicas. |
Ao combinar a instalação com terminais de corrente (CT), comunicação Modbus RS485 e monitoramento bidirecional de energia, o PC4713 oferece uma solução prática para monitoramento de energia industrial, integração de sistemas de gerenciamento de energia (EMS), sistemas fotovoltaicos solares e projetos de armazenamento de energia.
Cenários de aplicação
• Sistemas de Gestão de Energia (EMS)
• Sistemas de Gestão Predial (BMS)
• Monitoramento de energia industrial
• Monitoramento de sistemas fotovoltaicos
• Sistemas de armazenamento de energia em baterias (ESS)
• Submedição de serviços públicos

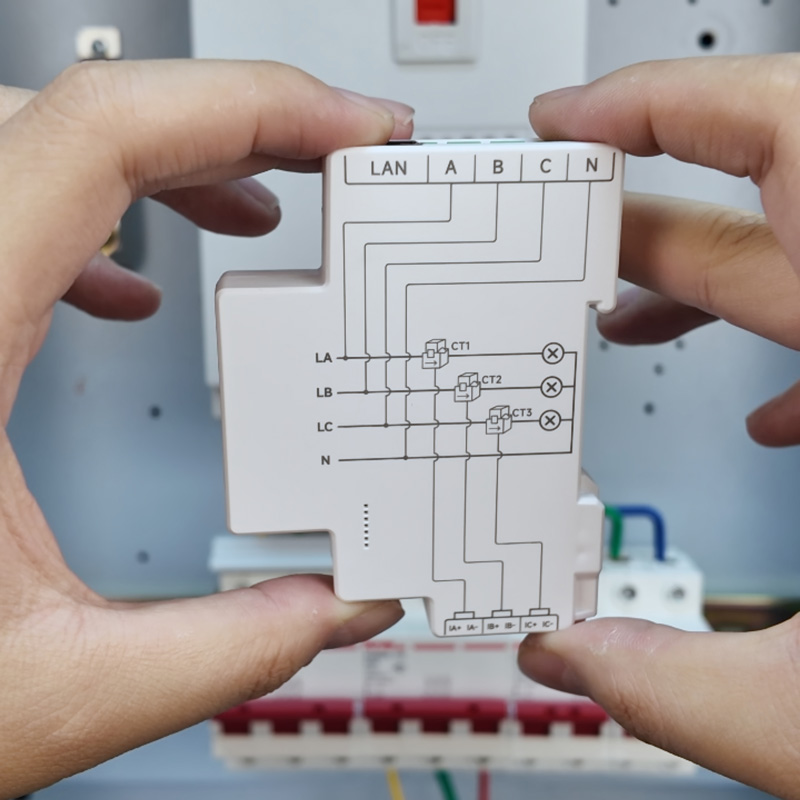

Exemplos de instalação de monitoramento de energia industrial
Trifásico com três fios
Trifásico com quatro fios
Perguntas frequentes
P1: Para que serve um medidor de energia RS485?
A: Um medidor de energia RS485 é comumente usado para monitoramento de energia industrial, integração de sistemas de gerenciamento de energia (EMS), sistemas de gerenciamento predial (BMS), monitoramento de energia solar fotovoltaica e aplicações de armazenamento de energia onde é necessária uma comunicação Modbus confiável.
Q2: O PC4713 pode ser integrado com plataformas EMS e BMS?
R: Sim. O PC4713 suporta comunicação RS485 Modbus RTU, Modbus TCP, MQTT e HTTP, permitindo integração perfeita com plataformas de EMS, BMS, SCADA, PLC e automação industrial.
P3: O PC4713 é adequado para aplicações anti-refluxo?
R: Sim. O medidor fornece dados de energia de importação e exportação em tempo real, necessários para aplicações de limitação de exportação, controle de exportação zero e monitoramento anti-refluxo.
Q4: Quais sistemas elétricos são suportados?
A: O PC4713 suporta sistemas elétricos monofásicos, bifásicos, trifásicos de 3 fios e trifásicos de 4 fios.

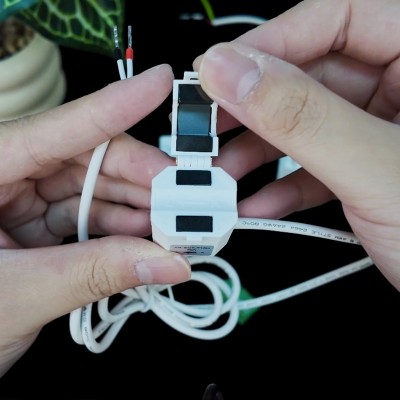

Q5: Quais opções de TC estão disponíveis para o PC4713?
A: O PC4713 suporta terminais de corrente externos de 80A a 750A, sendo adequado para edifícios comerciais, instalações industriais, sistemas fotovoltaicos solares, sistemas de armazenamento de energia em baterias e projetos de submedição de concessionárias de energia.
P: Qual a diferença entre um medidor de energia Modbus e um medidor de energia RS485?
A: RS485 refere-se à interface física de comunicação, enquanto Modbus RTU é o protocolo de comunicação comumente transmitido em redes RS485. Em aplicações industriais, os termos "medidor de energia Modbus" e "medidor de energia RS485" são frequentemente usados como sinônimos, pois a maioria dos medidores de energia RS485 se comunica usando o protocolo Modbus RTU.
| Conectividade | |
| Wi-fi | • 802.11 b/g/n a 2,4 GHz • HTTP/MQTT/Modbus TCP |
| Porta RS485 | • Modbus RTU |
| Especificações físicas | |
| Tensão de operação (RMS para cada fase) | 90~277 Vca 50/60Hz |
| Sistemas suportados | • Monofásico • Bifásico • Trifásico (incluindo trifásico, 3 fios) |
| Consumo de energia | • <2W |
| Precisão dos voltímetros | •±1% |
| Precisão dos amperímetros | • TC de 80 A: ±1% (1-80 A), ±2% (0-1 A) • TC de 120 A: ±1% (2-120 A), ±2% (0-2 A) • TC de 200 A: ±1% (2-200 A), ±2% (0-2 A) • TC de 300 A: ±1% (6-300 A), ±2% (2-6 A), ±5% (0-2 A) • TC de 500 A: ±1% (6-500 A), ±2% (2-6 A), ±5% (0-2 A) 750A CT: ±1%(6-750A),±2%(2-6A),±5%(0-2A) |
| Atualização de dados | • 50ms |
| Tempo de resposta | • 50ms(RS485) • 200ms (Wi-Fi) |
| Ambiente operacional | • Temperatura: -20 ℃~+55 ℃ • Umidade: ≤ 90% sem condensação |
| Tipo de montagem | • Montagem em trilho DIN de 35 mm |
| Dimenção | • 19 (L) x 69 (P) x 90 (A) mm |
| Dados de medição | • Tensão • Atual • Fator de potência • Frequência • Potência ativa • Potência Reativa • Potência aparente |
-
